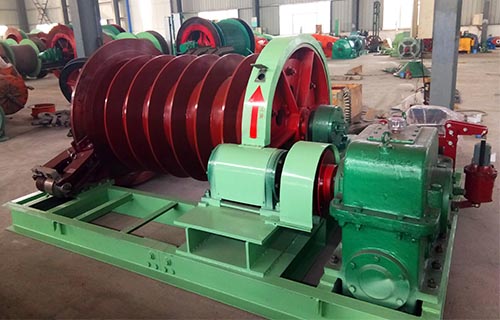

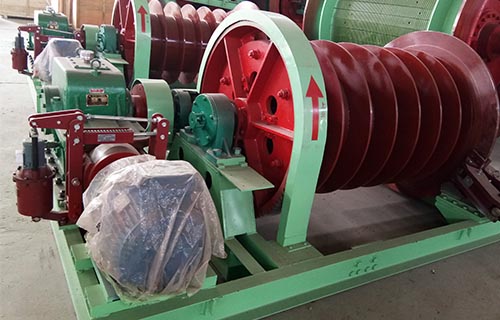

JZXP-檢修平臺提升機是鶴壁市雙民礦山機械有限公司為客戶定制設計的檢修提升機，此型號提升機是根據客戶特殊要求，結合公司多年礦井提升機、礦用提升絞車等研發、生產經驗，設計出多繩同步纏繞，靜張力大的提升機。本檢修平臺提升機大大節省客戶使用成本，滿足了客戶需求。
JZXP檢修平臺提升機可以用于礦山、電廠、鋼廠的檢修、提升、牽引等使用，也可根據客戶實際情況定制。
工作原理
結構特點

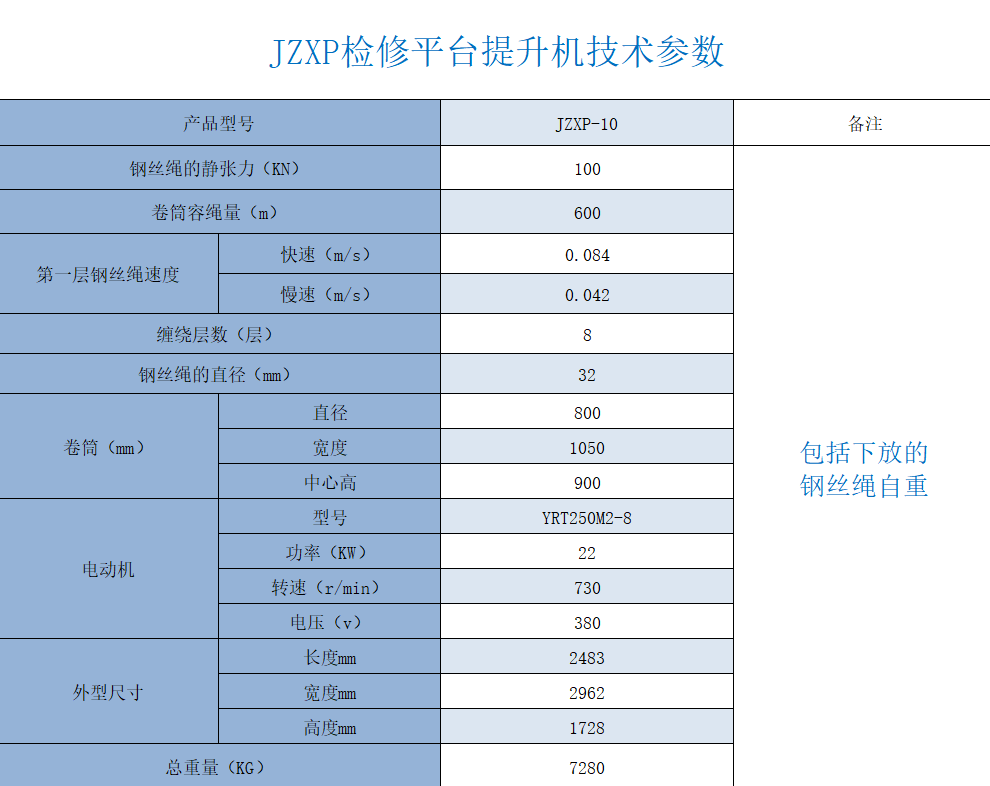

技術參數

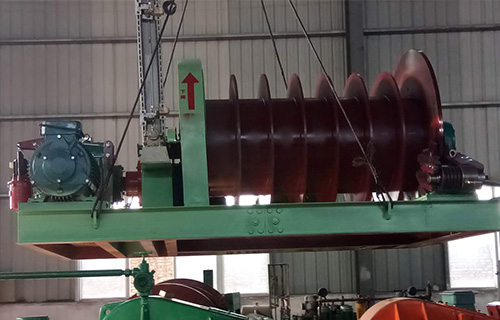

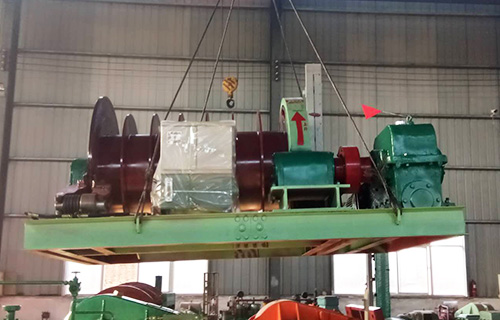

發貨現場
JZXP-檢修平臺提升機是鶴壁市雙民礦山機械有限公司為客戶定制設計的檢修提升機，此型號提升機是根據客戶特殊要求，結合公司多年礦井提升機、礦用提升絞車等研發、生產經驗，設計出多繩同步纏繞，靜張力大的提升機。本檢修平臺提升機大大節省客戶使用成本，滿足了客戶需求。此型號提升機是根據客戶特殊要求，結合公司多年礦井提升機、礦用提升絞車等研發、生產經驗，設計出多繩同步纏繞，靜張力大的提升機。本檢修平臺提升機大大節省客戶使用成本，滿足了客戶需求。JZXP檢修平臺提升機可以用于礦山、電廠、鋼廠的檢修、提升、牽引等使用，也可根據客戶實際情況定制。
設備性能要求：
1.進口/出口方位：水平進水/垂直上出。
2.材質要求：不銹鋼。
3.泵軸封為高溫高壓的帶泵送結構的平衡型集裝式機械密封。密封結構為內裝單端面靜止式多彈簧平衡型機械密封,密封端面開有熱流體動壓槽,旋轉環外徑開有螺旋槽，正常工作時要求密封腔內溫度＜180℃，保證在高溫、高壓工況下連續無泄漏運行16000小時以上，要求在投標文件中包含機封的結構圖和泵的結構圖。
4.泵體采用徑向剖分，軸向水平吸入，出口垂直吐出。支撐方式為水平中心線支撐。
5.泵體、泵蓋的密封采用靜密封墊片（金屬纏繞墊）。泵體設計成雙渦室，以平衡泵的徑向力。
6.葉輪為單吸閉式結構，背部設有有副葉輪，葉輪與軸用鍵傳動，懸臂支撐，用葉輪螺母固定在軸上，并用防松墊片防松。葉輪為整體鑄造件，且經過靜平衡試驗，平衡精度為G6.3級。泵體密封環或葉輪密封環均為可更換的通用件，兩者良好的匹配由材料及其不同硬度來保證。泵的軸向力主要靠葉輪自身的特殊設計平衡，殘余軸向力由懸架體上的軸承承受。
7.軸承懸架體部件是轉子的支撐部分，其內裝有一套徑向球軸承和一對背靠背安裝的推力球軸承，可承受徑向力和部分軸向力，軸承采用甩油環潤滑，油量適中。軸承懸架兩端配有銅質擋油環和防塵蓋。既可防止灰塵和水份進入又可防止油泄漏，當軸承意外破裂時，它還可起到支撐作用。靠泵端的防塵蓋還帶有風翅，同時也能使軸封得到冷卻，防止熱在量傳入軸承處。
8.在懸架體徑向軸承處設置了環形水冷夾套，起隔熱及冷卻作用，潤滑油室的下部設置了水冷腔以冷卻潤滑油，從而使懸架體具有充分的冷卻系統，保證在高溫工況條件下軸承的潤滑性。軸承體同時裝有透明塑料圓形油標和自動補油油杯，可以監視和控制油位。
9.為了使泵正常工作，對軸封腔、軸承箱、泵蓋和泵支架，均外接冷卻水進行冷卻，其冷卻水的管路布置符合API610規范,冷卻水管路的小名義直徑為1/2″。冷卻水量每一支路建議為0.4～0.7m3/h，其壓力為0.4～0.7MPa（約2～3kgf/cm2）。
泵采用撓性膜片加長聯軸器，檢修時不必拆卸吸入或排出管路就可拆下泵的葉輪、軸、軸承及密封等。
10.安裝尺寸須和原設備保持一致，不接受偏差。
