產品用途：
本產品主要適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和小型豎井作升降物料或人員。
工作原理
結構特點

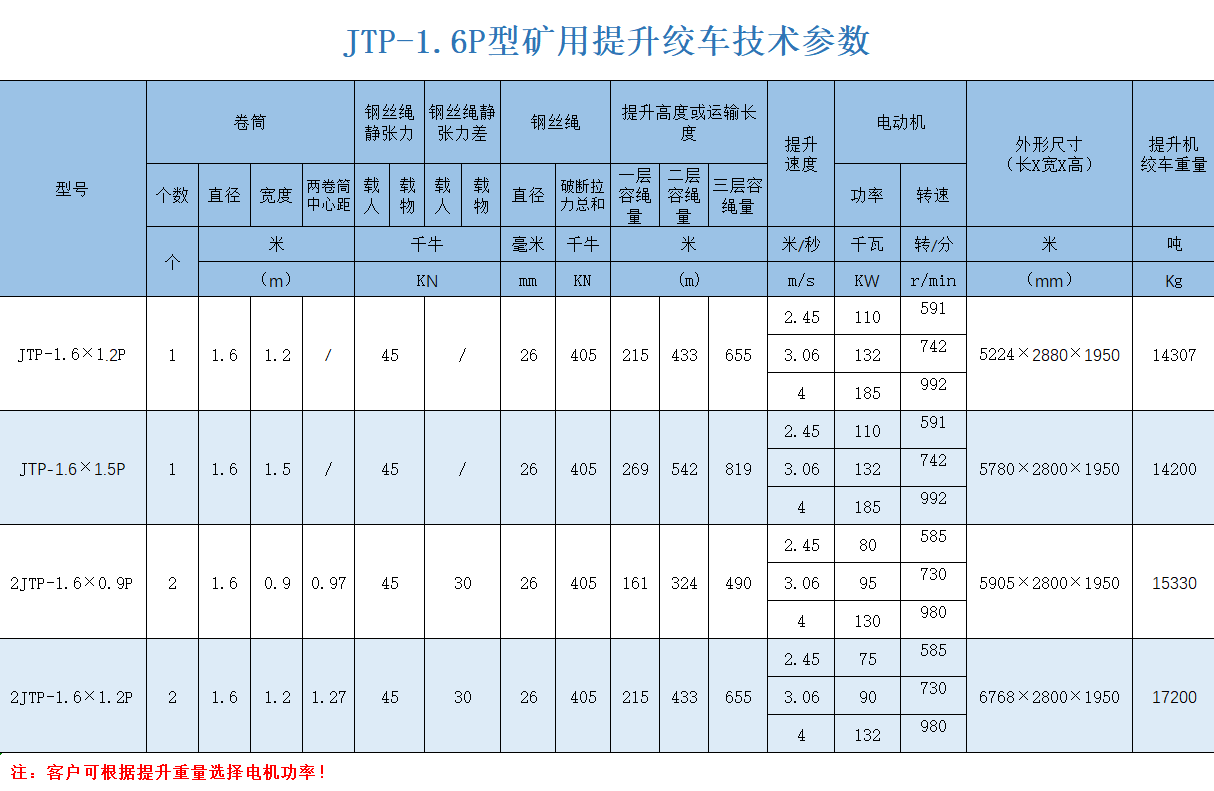

技術參數

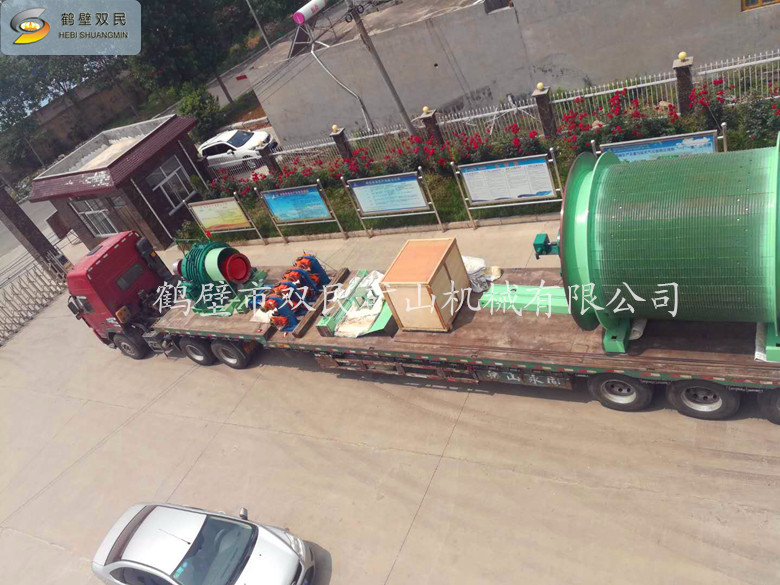

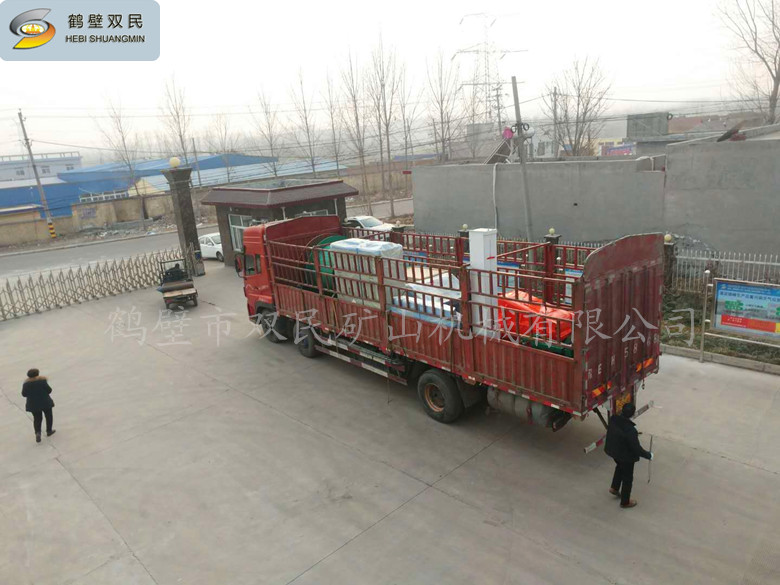

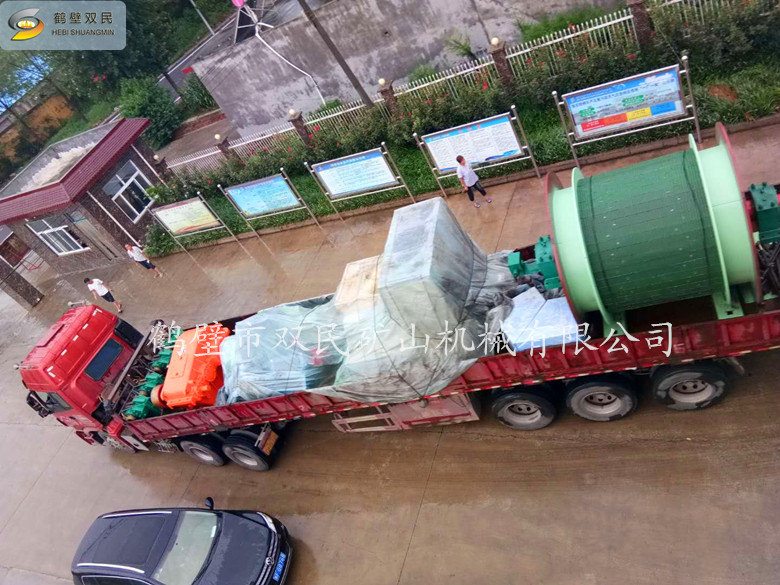

發貨現場
產品配置
JTPB系列礦用提升絞車主要用于煤礦、金屬礦和非金屬礦的 傾斜巷道和豎井中提升煤、礦石和下放設備、材料等，也可作其他牽引運輸之用。
JTPB系列礦用提升絞車由主軸裝置、聯軸器裝置、減速裝置, 盤式制動裝置、液壓站、底座、電動機和控制系統等部分組成，具備操作簡單，性能好、靠得住、節能運行等特點。
JTPB系列礦用提升絞車采用的控制系統是可編程控制、人機界面控制和變頻控制的結合，可編程控制的應用使提升機操作簡單易懂；人機界面控制可以讓用戶更方便的調節提升機的運行參數和提升機的運行狀態；變頻控制可以讓提升機在常規運行下節能達到百分之三十，并且提高了啟動力矩，更適合低速重載啟動，同時還具備啟動電流小、啟動平穩、調速簡單等優勢，對電網的沖擊也能減少。提升絞車具備停電，過卷，失速，欠 壓，松繩，斷軸，閘瓦間隙和磨損等保護。
產品由動力系統、傳動系統、工作系統、制動系統、控制操作系統、指示保護系統等及其附屬部分組成。它以電動機動力源，通過減速器、主軸裝置構成了產品的傳動系統和工作系統。由液壓站、制動器裝置構成了產品可靠的制動系統；由操作臺、電氣控制設備構成了產品完備的控制操作系統；由深度指示器、編碼器裝置等構成了產品完善的指示、保護系統。
該提升絞車的主軸裝置有固定卷筒、活動卷筒（僅雙筒用）主軸、兩個軸承座、調繩機構（僅雙筒用）等部分組成，用來纏繞或釋放鋼絲繩。單筒提升絞車鋼絲繩為上出繩，雙筒提升絞車活動卷筒為下出繩，固定卷筒為上出繩，卷筒上裝有襯木。
提升絞車的卷筒根據新彈性理論設計的，選用高強度低合金鋼Q345 A為筒殼材料。有整體焊接和部分式螺栓連接兩種型式：為便于運行中的維修或更換，亦可做成剖分式。
主軸兩端采用可調心雙列滾子軸承，效率高、拆卸維修方便。此本型系列礦用提升絞車實現了所有旋轉部分為全滾動傳動，故整機效率在百分之九十以上，屬節能型礦用提升絞車。
<img src="/d/file/p/20
技術特點
（1）采用油缸后置式盤形制動器，電——液聯合控制。
（2）采用（液壓軸向）或徑向齒塊式調繩離合器，調繩準確迅速。
（3）電控可采用PLC編程電控或PLC控制變頻控制。
